千级无尘洁净室方案

2016-11-21 09:30:51   作者:admin  出处:科瓦特

千级无尘洁净车间简介:


 千级无尘洁净车间是目前洁净等级比较高的,仅次于百级净化工程,常用于医药工业的无菌制造,
电子,半导体,实验室和生物制品等行业。千级无尘洁净车间净化参数:35000≥尘埃最大允许数/
立方米≥200,游浮菌/立方米≤50,沉降菌/皿≤2。

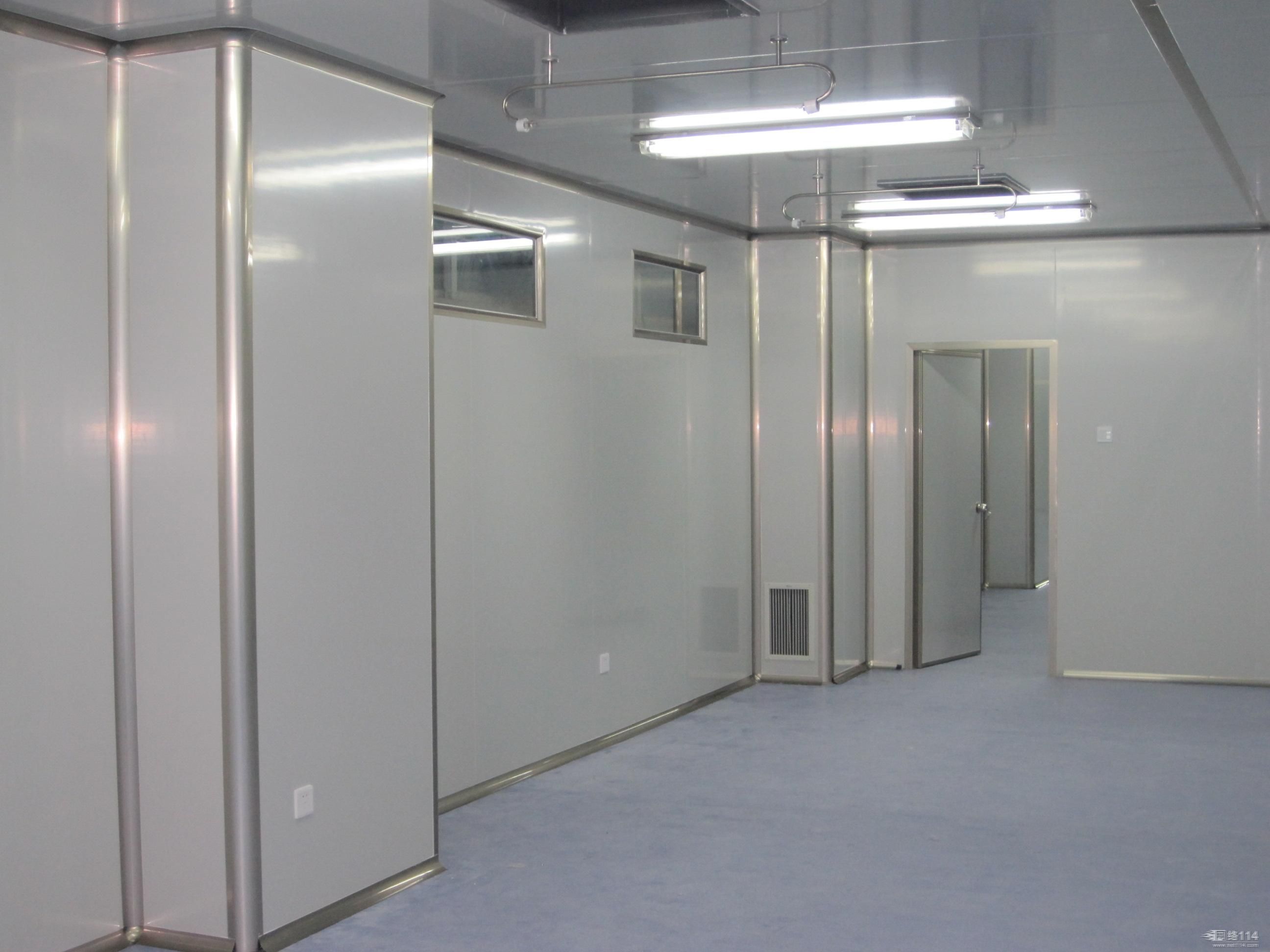

千级无尘车间

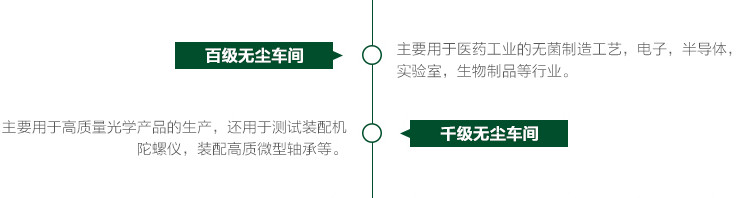

无尘车间等级应用图

项目名称

千级无尘室
净化等级 千级无尘净化
净化参数 35000≥尘埃最大允许数/立方米≥200,游浮菌/立方米≤50,沉降菌/皿≤2
围护结构 泡沫彩钢板

管道部分

镀锌板、电动防火阀、风量调节阀、高效送风口、高效过滤器、回风窗

电气部分

照明配电箱、净化灯、紫外灯
地面组织 PVC地板
其他净化部分 给水部分、不锈钢传递窗、组合式净化空调箱、排风机、洁净风淋室


一、净化原理

外界混合气流→初效净化→空调→中效净化→风机送风→管道→高效净化风口→吹入房间→带走尘埃细菌等颗粒 → 回风百叶窗→初效净化, 重复以上过程,即可达到净化目的。

净化参数

换气次数:100000级≥15次;10000级≥20次;1000≥30次;100≥500次.

压差:主车间对相邻房间≥5Pa

平均风速:10级、100级0.3-0.5m/s

温度 冬季>16℃;夏季 <26℃;波动±2℃。

温度45-65%;GMP粉剂车间湿度在50%左右为宜;电子车间湿度略高以免产生静电。

噪声≤65dB(A);新风补充量是总送风量的10%-30%;照度300LX。

结构材料

1.净化厂房墙、顶板材一般多采用50mm厚的夹芯彩钢板制造,其特点为美观、刚性强。圆弧墙角、门、窗框等一般采用专用氧化铝型材制造。

2.地面采用环氧自流坪地坪、高级耐磨塑料地板或PVC地板,有防静电要求的,可选用防静电型。

3.送回风管道用热渡锌板制成,贴净化保温效果好的阻燃型PF发泡塑胶板。

4.高效送风口可采用不锈钢框架或冷轧钢板静电烤漆外框,美观清洁,冲孔网板用烤漆铝板,不生锈不粘尘,宜清洁。

5.组合式空调处理箱根据处理的要求,单冷型、热泵型、综合型。箱板面采用聚胺脂发泡成形,龙骨采用铝合金配件。增压风机采用知名、耐用、噪声低的离心风机。

工业洁净室:按照美国联邦标准,洁净室意味着:“房间里空气的尘埃粒子数以及必要时其温度,湿度、压力都可以被控制”净化房的主要目的是控制灰尘。一个给定房间的灰压密度取决于该房间所处理的产品工艺要求。

生物洁净室:与主要控制灰尘的洁净室所不同的是:生物洁净室的主要目的是控制微生物。无菌手术室和无菌病房都属于生物洁净室。
