百级手术室（眼科专用）设计示例
1.简介
|
序号 |
项目 |
内容 |
|
1 |
建筑地点 |
北京 |
|
2 |
建筑性质 |
手术楼 |
|
3 |
手术部规模 |
25间手术室 |
|
4 |
系统特点 |
新风分散处理设计方式 |
|
|
||
2.技术指标
|
序号 |
项目 |
内容 |
|
1 |
室内设计 |
温度相对湿度24℃，50% |
|
2 |
手术室 |
净面积35立方米 |
|
3 |
手术室 |
净高3M |
|
4 |
气流流型 |
局部垂直单向流 |
|
5 |
气流组织 |
顶送双侧下回＋上排 |
|
6 |
工作面高度 |
截面平均风速0.2m/s |
|
7 |
手术室送风量 |
3780立方米/h |
|
8 |
手术室冷负荷 |
23kw |
|
9 |
手术室热负荷 |
11kw |
|
10 |
手术室加湿量 |
8kg/h |
3.净化空调系统及设备主要参数
1.送风量3780立方米/h-
2.回风量2980立方米/h-
3.新风量800立方米/h与6次/h比较取大值
4.排风量400立方米/h-
5.正压差8~10Pa-
6.加湿量8kg/h电热加湿器耗电量为6kw
7.冷负荷31kw含再热负荷及机组温升冷负荷
8.热负荷11kw-
9.净化空调机组风机耗电量3kw变频控制
10.净化空调机组机外余压700Pa-
11.净化进风机组机外余压150Pa-
12.排风机组机外余压250Pa-
13.净化空调机组参考尺寸4000*1100*1100(h)mm落地减振安装
14.净化进风机组机参考尺寸630*630*1100(h)mm减振吊装
15.排风机组机参考尺寸550*550*600(h)mm减振吊装
注：
l.手术室冷热负荷均包括新风负荷。
2.本表所有参数均为眼科专用I级手术室。
3.手术室正压差为与相邻的低级别洁净区压差。
4.净化空调机组和净化进风机组外形尺寸均参考手术室专用机组设计。

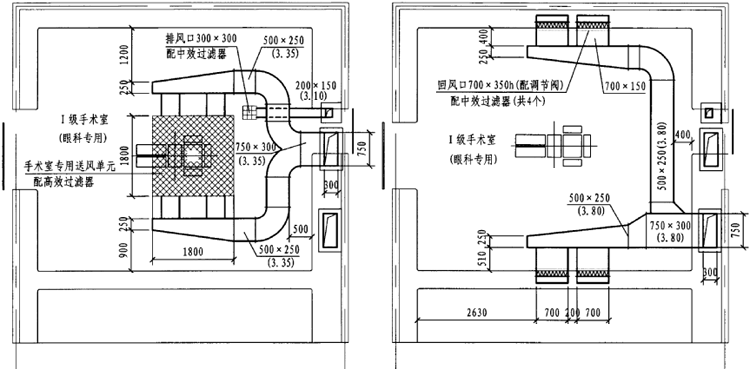

百级层流手术室送风排风平面图 百级层流手术室回风平面图
